中藥浸取濃縮工藝流程
中藥濃縮工藝流程類型很多，為了節約能源，很多廠家采用多效濃縮工藝，多效濃縮系由多個單效濃縮串聯而成。在多效濃縮工藝流程中，第一次通入加熱蒸汽所產生的二次蒸汽作為第二次的加熱蒸汽，則第二效的加熱室相當于第一效的冷凝器，從第二效產生的二次蒸汽又作為第三效的加熱蒸汽，如此構成了多次濃縮。由于多效濃縮的操作壓力是逐效降低，故多效濃縮器末效必須與真空系統相連。末效產生的二次蒸汽進入冷凝器被冷凝成水而移除，達到濃縮的目的。多效濃縮器多次利用二次蒸汽，因此節約蒸汽并降低操作費用。
(1)在多效蒸發過程中，蒸汽與被濃縮料液流向有多種形式。根據蒸汽與被濃縮料液流向不同,可將多效濃縮工藝流程分為順流、逆流、平流三種形式?，F以三效濃縮為例介紹如下。

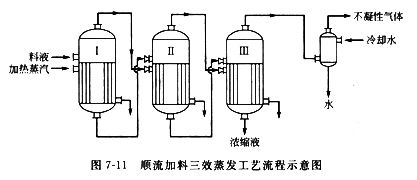

?、夙樍骷恿戏ā№樍骷恿戏ㄒ苑Q并流加料法，工藝流程見圖7-11所示。此種加料方法是料液與加熱蒸汽走向一致，即濃縮料液次通過一效、二效、三效，從三效出來的料液為濃縮液。加熱蒸汽通過一效的加熱室，產生的二次蒸汽引入二效的加熱室作為加熱蒸汽，二效蒸出的二次蒸汽引入三效的加熱室作為蒸汽，三效產生的二次蒸汽被蒸汽冷凝移除。
順流加料法由于前一效的溫度、壓力總比后一效的高，故料液不需要泵輸送，而是依靠效間的壓力差自動送料，操作較簡便。并且前一效溶液沸點較生一效的高，當前一效料液流入后一效時，則處于過熱狀態而自行蒸發，能產生較多的二次蒸汽，使熱量消耗較少。但蒸發過程中，料液濃度逐漸增高，紼點則逐漸降低，使黏度逐漸增大，傳熱系統逐漸降低，生產強度降低。順流加料法在生產中應用較廣泛，適用于處理黏度不大的料液

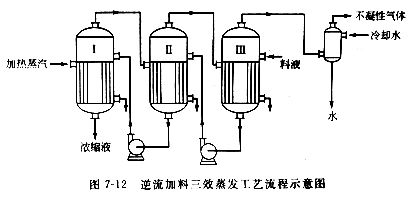

?、谀媪骷恿戏ā∧媪骷恿戏üに嚵鞒桃妶D7-12所示。此法蒸汽流向與料液流向相反，加熱蒸汽的流向與順流加料法相同，而料液則末效加入，依次用泵將料液送到前一效，濃縮由第一效放出。
逆流加料法工藝流程從末效至第一效，溶液濃度逐漸增大，相應的操作溫度隨之逐漸增高，由于濃度增大黏度度上升與溫度升高黏度下降的影響基本可以抵消，故各效溶液的黏度變化不大，有利于提高傳熱系數，但料液均從壓力、溫度較低之外送人。在效與效之間必須用泵輸送，因而能量耗用大、操作費用較高、設備也較復雜。逆流加料法對于黏度隨溫度和濃縮變化較大的料液的蒸發較為適宜，不適于熱敏性料液的處理。

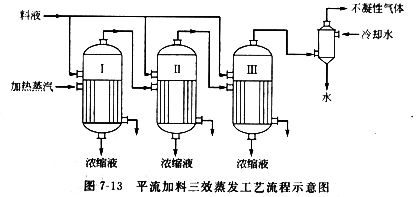

?、燮搅骷恿戏ā∑搅骷恿戏üに嚵鞒桃妶D7-13所示。此法是將待濃縮料液同時平行加入每一效的蒸發器中，濃縮液也是分別從每一效蒸發器底部排出。蒸汽的流向仍然從一效流至末效。
平流加料能避免在各效之間輸送含有結晶或沉淀析出的溶液，故適用于處理蒸發過程有結晶或沉淀析出的料液。
常用的多效蒸發器的效數為2～3效，可根據蒸發水量的多少來先擇。當然發水量為500kg/h，可選用單效蒸發器；500-1500kg/h，應選用雙效；大于1500kg/h，則選用三效。
(2)多效濃縮工藝組成形式有多種，可由相同結構形式的蒸發器組成，也可由不同結構形式的蒸發器組成。常見的有二效、三效真空濃縮，二效、三效外加熱式濃縮，二效升降薄膜濃縮，三效降膜濃縮等。
三、中藥濃縮生產的技術經濟指標
(1)浸膏得率
